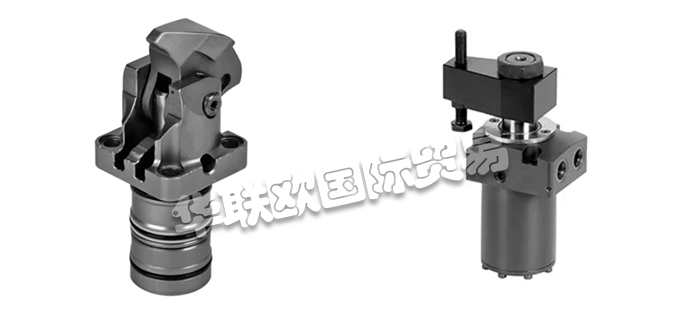

以下內容為您帶來德國羅姆希特夾具B 1.8320的相關產品信息及介紹，如您有需要，歡迎隨時來電咨詢！
緊湊型夾具設計用于液壓夾具中的應用，其中通過夾具主體中的鉆孔通道實現供油。
由于所需空間最小，緊湊型夾具特別適用于安裝液壓夾緊元件的空間很小的夾具。工件中比夾緊桿稍寬的夾緊凹槽足以作為夾緊表面。
液壓緊湊型夾具是一種雙作用拉式氣缸，其中一部分線性行程用于將夾緊桿擺動到工件上。
帶蓋的版本插入開放鉆孔中，可實現盡可能最小的建筑高度。
不帶蓋的版本需要封閉的口袋孔。
B 1.8320電動擺動夾鉗-并聯驅動
IO-Link連接可選。
電動擺夾由耐磨無刷直流電機驅動。電機速度通過齒輪和螺紋軸轉化為活塞桿的擺動和沖程運動。
夾緊臂擺動180°時，軸向行程僅需3 mm。
如果夾緊臂在擺動運動期間與工件發生碰撞，該機構將受到過載保護。
直流電機立即自動關閉。松開時，夾緊臂始終擺回到關閉位置。
緊湊的設計不需要額外的空間
集成氣動位置控制通過ROEMHELD的70 bar和120 bar工作壓力變型補充了久經考驗的液壓回轉夾具系列。由于尺寸緊湊，可選功能可安裝到夾緊元件的現有外殼中。這意味著機床中不需要額外的安裝空間。該技術正在申請專利。ROEMHELD根據用戶的眾多要求開發了該解決方案。
高夾緊力
與以前可用的位置控制相比，用戶可以使用新的集成解決方案節省空間。氣動型號關閉兩個孔，并識別活塞是否伸出并且夾緊臂是否處于起始位置，或者活塞是否已旋轉到夾緊區域并且工件是否被夾緊。
頂部帶有法蘭的雙作用回轉夾有四種尺寸可供選擇。由于其緊湊的設計，即使在70 bar的工作壓力下，它們也可以部分縮回并實現高達13.3 kN的非常高的有效夾緊力。
其他優點包括對大流量不敏感以及非常短的夾緊時間（0.4 s）。夾緊臂可以在指定位置轉位，并且還可以輕松實現特殊的旋轉角度。FKM擦拭器作為標準配置提供，還提供用于粗切屑和熱切屑的金屬擦拭器。對于用戶來說，一個特殊的優勢是：可以根據需要選擇旋轉夾的安裝位置。
此外，夾緊元件可以直接連接到機床的低壓液壓系統。
集成控制
直流電機的電子控制裝置位于電動旋夾外殼內的一塊板上。
電氣連接
外部控制的電源和信號交換通過兩根帶插頭連接器的短電纜進行傳輸。電纜插座可供客戶連接。
安全接觸電壓
使用的直流電壓24 V被認為是“低電壓”，因此接觸時不會對人體造成危險。
電源
用于電機和電子控制的直流電壓為24 V，殘余紋波最大為10 V。需要10%。
對于直流電機，他們建議使用每個連接的電動擺動夾的電流輸出為15 A的開關電源。當同時操作多個回轉夾具時，線路應相應放大。
電子控制裝置必須由單獨的電源（24 V DC/100 mA）供電。
德國羅姆希特夾具B 1.8320優點
①夾緊力大,夾緊力可調
②代碼等級IP 67
③夾緊力監控
④可單獨或共用控制
⑤自鎖主軸驅動帶來高操作安全性
⑥通過碟形彈簧進行機械再
⑦夾緊
⑧擺動角度可達180°
⑨與夾緊臂碰撞時具有過載保護裝置
⑩電氣位置監控和帶有診斷選項的廣泛自我監控
?可進行夾緊行程控制
?低電壓24 V
?無泄漏
?免維護（500,000次循環）
?
滿足不斷增長的自動化需求
液壓回轉夾具通常用于夾緊工件，夾緊點必須自由，以便裝卸設備。您的總劃水動作包括轉動和拉動。這樣，活塞首先擺動越過夾緊點，然后向下運動將其夾緊。
憑借其堅固的回轉機構和可選的位置控制，回轉夾具特別適合自動化應用。其中包括周期時間短的全自動生產系統、使用處理系統更換工件的夾緊裝置、傳輸線、發動機、齒輪和車軸的檢查和測試系統、裝配線或特殊加工機器。
在數字化和工業4.0的背景下，此類應用程序的需求量很大。在提高自動化程度的過程中，ROEMHELD預計對帶有氣動位置控制的回轉夾具的需求將進一步增加。
由于其緊湊的尺寸，新型氣動位置控制裝置適合夾緊元件的現有外殼尺寸。這意味著機床中不需要額外的安裝空間。
德國羅姆希特夾具B 1.8320典型應用有：
①臥式和立式加工中心的旋轉分度夾具
②用于多面加工和完整加工的夾具
③多個夾具，多個工件緊密排列
④電機、齒輪等測試系統
⑤裝配線
