nord-lock，是瑞典NORD-LOCK AB公司生產的一種為螺栓連接設計的安全系統 ，中文意思為防松墊圈。

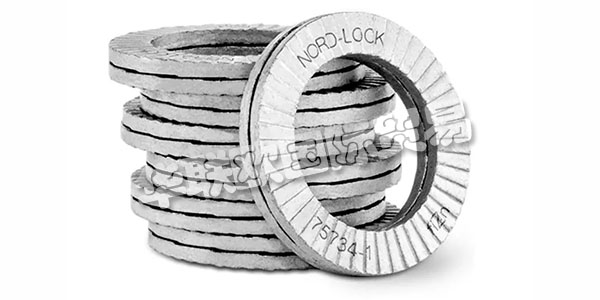

瑞典NORD-LOCK AB公司自1982年起，致力于生產一種為螺栓連接設計的優秀的安全系統，名字就叫NORD-LOCK[1] ，中文意思為防松墊圈。它提供了一種不會受任何振動或動力負載影響的螺栓安全鎖緊系統，這種螺栓安全系統結構單一，只由具有特殊凸輪齒面并預先組合的一對墊圈構成。這種防松墊圈，由兩片相同的墊圈組成一套，每片的上、下面帶有不同鋸齒。一面為凸輪狀大齒，其斜坡角度α大于螺栓螺紋角β，另一面為較密小齒。墊圈安裝時，要大齒面相對，成對安裝。小齒面分別與螺母和被緊固件接觸。擰緊螺栓連接緊固件后，振動發生時，大齒面會錯動抬升，并由α角大于β角的原理來鎖住螺栓，使之不能松動。
NORD-LOCK集團認為，任何人都不應該質疑在他們的生活方式中起關鍵作用的機械系統的完整性。作為螺栓連接解決方案的全球領導者，他們通過高質量，安全和創新的解決方案加強公共和工業基礎設施，這將改變未來幾十年現代生活的面貌。
他們的使命是保護人類生命和客戶投資。
他們產品組合中的技術由他們在瑞典，英國，瑞士和美國的最先進的生產設施制造。如果您面臨嚴峻的螺栓連接挑戰，他們獨特的安全螺栓連接解決方案和專業知識組合將使他們能夠為您找到最兼容的解決方案。他們的解決方案由所有主要行業的世界領先公司指定。您的應用的安全性和耐用性是他們的首要任務，這就是他們將產品用于行業中最嚴格的測試流程的原因。這可確保您找不到一組更加認證的產品來解決您的螺栓連接挑戰。尋找最可靠的固定螺栓連接解決方??案可能是一項具有挑戰性的任務。
每個螺栓連接挑戰都需要采用不同的方法，這就是他們經驗豐富的工程師和螺栓專家隨時準備提供幫助的原因。Nord-Lock集團的技術在全球各個主要行業中取得了數十年的成功記錄。他們熱衷于成為依賴于他們全球解決方案和專業知識的人和行業的差異化制造者。您的客戶體驗至關重要，他們作為專家將為您提供所需的所有技術支持，知識和能力，以便推薦最佳解決方案并確保長期成功運營。當您與他們合作時，您將獲得他們內部研發和項目工程團隊的全部專業知識，他們將根據您的需求提供深入的教育和支持。如果您需要定制設計的解決方案，他們的專家將指導您完成設計階段并進行所需的聯合仿真和測試。
Nord-Lock集團確保在整個項目中增加價值，并確保您的抽薹應用程序將多次償還。
NORD-LOCK原理,NORD-LOCK墊圈符合DIN25201標準，具有楔入制鎖功能，即一種利用張力代替摩擦力的獨特方法。兩片NORD-LOCK墊圈大鋸齒的坡度大于螺栓螺紋的角度。另外，在墊圈的另一面有放射狀鋸齒。NORD-LOCK墊圈是大齒面相對，成對安裝的。當擰緊螺栓或螺母時，放射狀鋸齒緊緊咬住接觸面，使NORD-LOCK墊圈固定住，只允許大齒面間的相對移動。螺栓或螺母的任何松動趨勢都被大鋸齒的這種楔入效果所阻止。兩片NORD-LOCK墊圈之間的抬升距離大于因螺紋滑動引起的螺栓或螺母抬升的距離。通過振動測試NORD-LOCK墊圈能夠有效鎖緊處于任何振動或動力負載中的緊固件。現今大部分常用的鎖緊裝置在受到振動時，其性能十分有限。而對NORD-LOCK墊圈進行的振動測試則顯示出了良好的效果，雖然在振動開始時由于正常的接觸面下陷使夾緊力有所降低。當用扳手拆卸螺母時，夾緊力明顯上升，這完全可以證明NORD-LOCK墊圈的優越鎖緊功能。
NORD-LOCK優點,NORD-LOCK螺栓安全系統利用幾何原理安全鎖緊處于強烈振動的螺栓連接。這種獨特的楔入制鎖系統有以下幾個優點:
1、最高的安全性能2、防止由于振動和動力負載引起的松動3、安裝拆卸容易4、鎖緊效果不受潤滑影響5、無論預緊力高低都具有良好的鎖緊效果6、可以控制預緊力的高低7、具有與標準螺栓/螺母相同的溫度特性8、可重復使用NORD-LOCK規格NORD-LOCK 防松墊圈規格包括常用規格和特殊規格，常用規格從M3-M42(#5-1 1/2")，特殊規格從M45-130(1 3/4"-3)，具體規格如下表: 瑞典NORD-LOCK AB公司自1982年起，致力于生產一種為螺栓連接設計的優秀的安全系統，名字就叫NORD-LOCK，中文意思為防松墊圈。它提供了一種不會受任何振動或動力負載影響的螺栓安全鎖緊系統，這種螺栓安全系統結構單一，只由具有特殊凸輪齒面并預先組合的一對墊圈構成。
這種防松墊圈，由兩片相同的墊圈組成一套，每片的上、下面帶有不同鋸齒。一面為凸輪狀大齒，其斜坡角度α大于螺栓螺紋角β，另一面為較密小齒。墊圈安裝時，要大齒面相對，成對安裝。小齒面分別與螺母和被緊固件接觸。擰緊螺栓連接緊固件后，振動發生時，大齒面會錯動抬升，并由α角大于β角的原理來鎖住螺栓，使之不能松動。
張力使螺栓制鎖
關鍵在于角度的不同。因為大鋸齒斜坡度"α"大于螺紋坡度"β"，所以兩片墊圈的錯動抬升距離大于螺紋抬升距離。NORD-LOCK墊圈能夠有效鎖緊處于劇烈振動或動力負載中的緊固件。
|
NORD-LOCK常用規格+特殊規格 |
|||||||
|
Description |
公制 |
英制 |
內徑d1 |
外徑d2 |
厚度h |
kg/100對 |
|
|
BN 65212 Steel through-hardened zinc flake coated |
NL3 |
M3 |
#5 |
3.4 |
7.0 |
1.8 |
0.04 |
|
NL3.5 |
M3.5 |
#6 |
3.9 |
7.6 |
1.8 |
0.04 |
|
|
NL3.5sp |
M3.5 |
#6 |
3.9 |
9.0 |
1.8 |
0.04 |
|
|
NL4 |
M4 |
#8 |
4.4 |
7.6 |
1.8 |
0.04 |
|
|
NL4sp |
M4 |
#8 |
4.4 |
9.0 |
1.8 |
0.06 |
|
|
NL5 |
M5 |
#10 |
5.4 |
9.0 |
1.8 |
0.05 |
|
|
NL5sp |
M5 |
#10 |
5.4 |
10.8 |
1.8 |
0.1 |
|
|
NL6 |
M6 |
6.5 |
10.8 |
1.8 |
0.07 |
||
|
NL6sp |
M6 |
6.5 |
13.5 |
2.5 |
0.19 |
||
|
1/4" |
7.2 |
11.5 |
1.8 |
0.08 |
|||
|
1/4" |
7.2 |
13.5 |
2.5 |
0.18 |
|||
|
NL8 |
M8 |
5/16" |
8.7 |
13.5 |
2.5 |
0.15 |
|
|
NL8sp |
M8 |
5/16" |
8.7 |
16.6 |
2.5 |
0.28 |
|
|
3/8" |
10.3 |
16.6 |
2.5 |
0.23 |
|||
|
3/8" |
10.3 |
21.0 |
2.5 |
0.47 |
|||
|
NL10 |
M10 |
10.7 |
16.6 |
2.5 |
0.22 |
||
|
NL10sp |
M10 |
10.7 |
21.0 |
2.5 |
0.46 |
||
|
NL11 |
M11 |
7/16" |
11.4 |
18.5 |
2.5 |
0.29 |
|
|
NL12 |
M12 |
13 |
19.5 |
2.5 |
0.29 |
||
|
NL12sp |
M12 |
13 |
25.4 |
3.4 |
0.93 |
||
|
1/2" |
13.5 |
19.5 |
3.4 |
0.27 |
|||
|
1/2" |
13.5 |
25.4 |
3.4 |
0.9 |
|||
|
NL14 |
M14 |
9/16" |
15.2 |
23.0 |
3.4 |
0.58 |
|
|
NL14sp |
M14 |
9/16" |
15.2 |
30.7 |
3.4 |
1.39 |
|
|
NL16 |
M16 |
5/8" |
17 |
25.4 |
3.4 |
0.69 |
|
|
NL16sp |
M16 |
5/8" |
17 |
30.7 |
3.4 |
1.27 |
|
|
NL18 |
M18 |
19.5 |
29.0 |
3.4 |
0.89 |
||
|
NL18sp |
M18 |
19.5 |
34.5 |
3.4 |
1.69 |
||
|
3/4" |
20 |
30.7 |
3.4 |
1.05 |
|||
|
3/4" |
20 |
39.0 |
3.4 |
2.19 |
|||
|
NL20 |
M20 |
21.4 |
30.7 |
3.4 |
0.94 |
||
|
NL20sp |
M20 |
21.4 |
39.0 |
3.4 |
2.07 |
||
|
NL22 |
M22 |
7/8" |
23.4 |
34.5 |
3.4 |
1.25 |
|
|
NL22sp |
M22 |
7/8" |
23.4 |
42.0 |
4.6 |
3.29 |
|
|
NL24 |
M24 |
25.3 |
39.0 |
3.4 |
1.71 |
||
|
NL24sp |
M24 |
25.3 |
48.5 |
4.6 |
4.63 |
||
|
1" |
27.9 |
39.0 |
3.4 |
1.44 |
|||
|
1" |
27.9 |
48.5 |
4.6 |
4.26 |
|||
|
NL27 |
M27 |
28.4 |
42.0 |
6.6 |
3.66 |
||
|
NL27sp |
M27 |
28.4 |
48.5 |
6.6 |
5.93 |
||
|
NL30 |
M30 |
1 1/8" |
31.4 |
47.0 |
5.8 |
4.68 |
|
|
NL30sp |
M30 |
1 1/8" |
31.4 |
58.5 |
6.6 |
9.86 |
|
|
NL33 |
M33 |
1 1/4" |
34.4 |
48.5 |
6.6 |
4.47 |
|
|
NL33sp |
M33 |
34.4 |
58.5 |
6.6 |
|||
|
NL36 |
M36 |
1 3/8" |
37.4 |
55.0 |
6.6 |
6.23 |
|
|
NL36sp |
M36 |
37.4 |
63.0 |
6.6 |
|||
|
NL39 |
M39 |
1 1/2" |
40.4 |
58.5 |
6.6 |
6.86 |
|
|
NL42 |
M42 |
43.2 |
63.0 |
6.6 |
7.98 |
||
|
BN 65212 Steel through-hardened zinc flake coated |
NL45 |
M45 |
1 3/4" |
46.2 |
70 |
7 |
15.8 |
|
NL48 |
M48 |
49.6 |
75 |
7 |
18.1 |
||
|
NL52 |
M52 |
2" |
53.6 |
80 |
7 |
20.1 |
|
|
NL56 |
M56 |
2 1/4" |
59.1 |
85 |
7 |
21.3 |
|
|
NL60 |
M60 |
63.1 |
90 |
7 |
23.5 |
||
|
NL64 |
M64 |
2 1/2" |
67.1 |
95 |
7 |
25.8 |
|
|
NL68 |
M68 |
71.1 |
100 |
9.5 |
28.2 |
||
|
NL72 |
M72 |
75.1 |
105 |
9.5 |
30.7 |
||
|
NL76 |
M76 |
3" |
79.1 |
110 |
9.5 |
33.3 |
|
|
NL80 |
M80 |
83.1 |
115 |
9.5 |
36.0 |
||
|
NL85 |
M85 |
88.1 |
120 |
9.5 |
37.8 |
||
|
NL90 |
M90 |
92.4 |
130 |
9.5 |
47.7 |
||
|
NL95 |
M95 |
97.4 |
135 |
9.5 |
49.8 |
||
|
NL100 |
M100 |
103.4 |
145 |
9.5 |
58.9 |
||
|
NL105 |
M105 |
108.4 |
150 |
9.5 |
61.3 |
||
|
NL110 |
M110 |
113.4 |
155 |
9.5 |
63.6 |
||
|
NL115 |
M115 |
118.4 |
165 |
9.5 |
75.3 |
||
|
NL120 |
M120 |
123.4 |
170 |
9.5 |
77.9 |
||
|
NL125 |
M125 |
128.4 |
173 |
9.5 |
76.6 |
||
|
NL130 |
M130 |
133.4 |
178 |
9.5 |
79.2 |
||
